电动葫芦你了解多少

组成结构

起重量一般为 0.3～80吨，起升高度为3～30米。由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。其中环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分单速提升、双速提升；微型电动葫芦、卷扬机、多功能提升机。

减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。
起重量：0.25t-80t
起升高度：3m-30m
工作级别：M3，M4
运行速度：20(30)m/min
起升速度：8m/min

安装使用
电动葫芦一般安装在单梁起重机，桥式起重机，门式起重机，悬挂起重机上。稍加改造，还可以作卷扬机用。因此，它是提高劳动效率，改善劳动条件的必备机械。

运行条件
环境温度：-20℃～+40℃
工作制度：中级JC25%
重级：JC40%
当中级工作制度电动葫芦的起重量降低30%时，即为重级工作制度JC40%的电动葫芦。
重级工作制度JC40%的电动葫芦是用在工作比较繁重，负载经常在额定值或要求安全系数较高的情况下。

电动葫芦结构减速器：采用三级定轴斜齿轮转动机构，齿轮和齿轮轴用经过热处理的合金钢制成，箱体，箱盖由优质铸铁制成，装配严密，密封良好。减速器自成一个部件，装卸极为方便。
控制箱：采用能在紧急情况下切断主电路，并带有上下行程保护断火限位器的装置。确保了电动葫芦的安全运行。电器元件寿命长，使用可靠。
钢丝绳：起重钢丝绳包括磷化涂层钢丝绳、镀锌钢丝绳和不锈钢丝绳，执行现行国家标准GB/T5972-1986《起重机械用钢丝绳检验和报废实用规范》，保证了经久耐用。
锥形电动机：起升电机采用较大起动力矩锥形转子制动异步电动机，无须外加制动器。电机负载持续率为25%，电机采用B级或F级绝缘，电机防护等级IP44/IP54。
按钮开关：手操作轻巧灵便，分有绳操纵和无线遥控两种方式。
电动葫芦的组成部分有：电机、传动机构、卷筒和链轮。

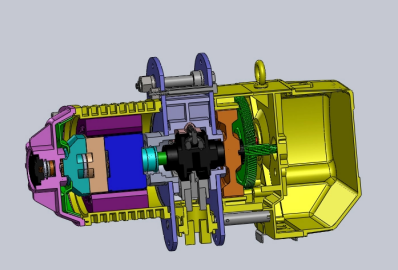

电动葫芦构造图

以电机和卷筒相互位置不同大致可分为四种类型：
(1)电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置，宽度方面尺寸大， 结构笨重， 机械效率低， 加工较困难，已没有厂家生产这种结构型式的产品了。
(2)电动机轴线平行于卷筒轴线的电动葫芦，其优点为高度与长度尺寸小。其缺点为宽度尺寸大，分组性、制造与装配复杂，轨道转弯半径大。
(3)电机装在卷筒里面的电动葫芦，其优点为长度尺寸小，结构紧凑。其主要缺点为电机散热条件差，分组性差，检查、安装、维护电机不便， 供电装置复杂。
(4)电机装在卷筒外面的电动葫芦，其优点为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为长度尺寸大 [1]  。

主要特点

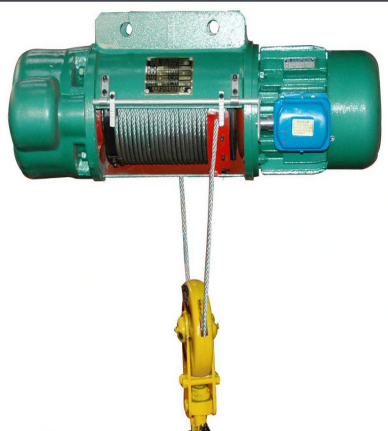

钢丝绳电动葫芦的结构及特点：该机采用了机电一体化设计，更换不同的模具，即可压制不同规格的钢丝绳，支配简便、平安；检查、装置、维护电机方便。其主要缺点为电机散热前提差，分组性差，供电装置、制造与装配复杂。
钢丝绳电动葫芦的分类及叙述钢丝绳电动葫芦的组成部门有：电机、传念头构、卷筒和链轮。以电机和卷筒相互位置不同大致可分为四种类型。压制的钢丝绳拉力大、美观、快速，压接一套钢丝绳只需几分钟即可完成，大大降低了劳动强度，提升了工作效率。
电机装在卷筒外面的电动葫芦，其优点为为分组性好、通用化程度高、改变起升高度轻易、装置检验利便。
电动葫芦的使用非常广泛，但能正确操作电动葫芦的专业人员较少，建议大家多了解电动葫芦的相关知识，进而在各个领域更好地利用各种电动葫芦。

主要分类

电动葫芦主要分为：环链电动葫芦、钢丝绳电动葫芦（防爆葫芦）、防腐电动葫芦、双卷筒电动葫芦、卷扬机、微型电动葫芦、群吊电动葫芦、多功能提升机。

应用领域

应用领域：提升、牵移、装卸重物，油罐倒装焊接，如各种大中型砼、钢结构及机械设备的安装和移动，适用于建筑安装公司、厂矿的土木建筑工程及桥梁施工、电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。
注意事项

(1)使用前检查工作
a.在操作者步行范围内、视线范围、重物通过的路线上应无障碍物和漂浮物。
b.手控按钮上下、左右方向应动作准确灵敏，电动机和减速器应无异常声响。
c.制动器应灵敏可靠。
d.电动葫芦运行轨道上应无异物。
e.上下限位器动作应准确灵敏。
f.吊钩止动螺母应紧固牢靠。
g.吊钩在水平和垂直方向转动应灵活。
h.吊钩滑轮应转动灵活。
i.钢丝绳应无明显裂痕，在卷筒上排列整齐，无脱开滑轮槽、乱扭、叠扣等迹象，润滑良好。
j.吊辅具无异常现象。
k.电动葫芦的工作环境温度为－25～+40℃
l.电动葫芦不适用于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃和易爆物品。
(2)电动葫芦不得旁侧吊卸重物，禁止超负荷使用。
(3)在使用过程中，操作人员应随时检查钢丝绳是否有乱扣、打结、掉槽、磨损等现象，如果出现应及时排除，并要经常检查导绳器和限位开关是否安全可靠。
(4)在日常工作中不得人为地使用限位器来停止重物提升或停止设备运行。
(5)工作完毕后，关闭电源总开关，切断主电源。
(6)应设专门维修保养人员每周对电动葫芦主要性能和安全状态检查一次，发现故障及时排除。
